Popis produktu
Spoľahlivý napájací zdroj 24V DC s výkonom 60W a maximálnym výstupným prúdom 2,5A je praktickým riešením na napájanie LED pásov, LED modulov a ďalších nízkonapäťových osvetľovacích zariadení. Vďaka kompaktným rozmerom, odolnej kovovej konštrukcii a integrovaným ochranným funkciám je vhodný na použitie v domácnostiach, kanceláriách, obchodoch aj komerčných priestoroch.
Zdroj premieňa vstupné striedavé napätie zo siete na jednosmerné napätie potrebné na prevádzku kompatibilného LED osvetlenia. Je určený predovšetkým pre LED zariadenia s menovitým napájacím napätím 24V DC.

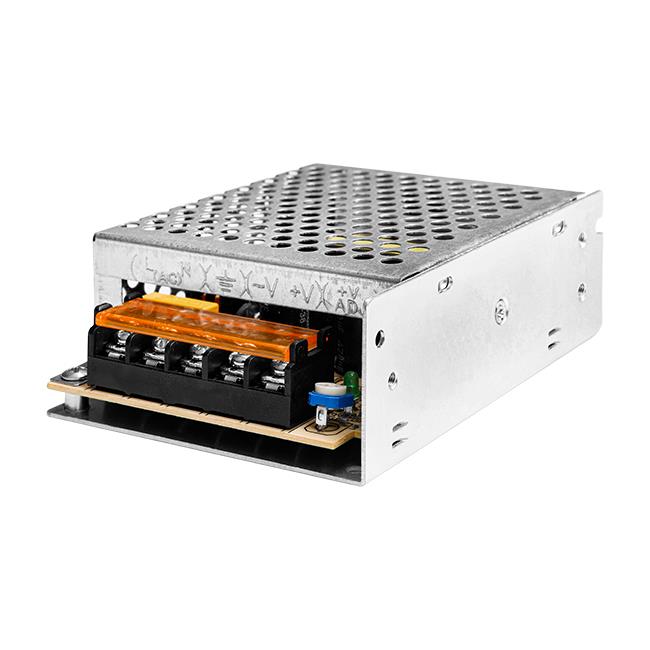

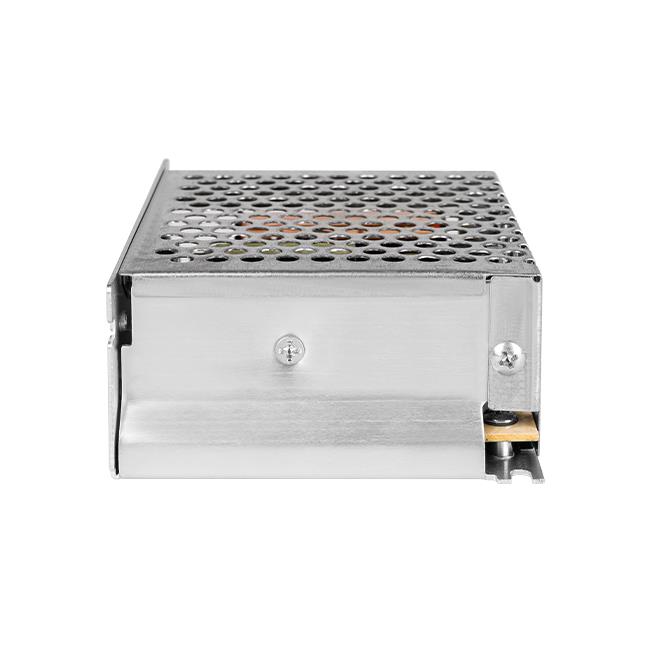

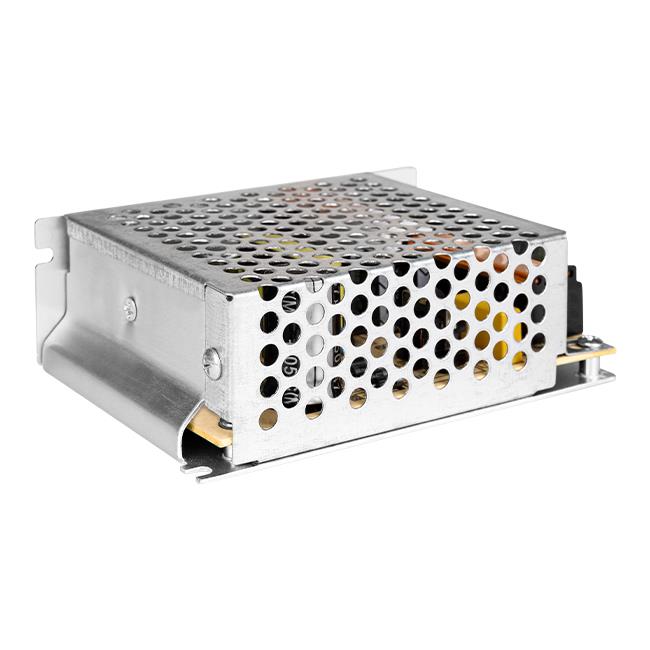

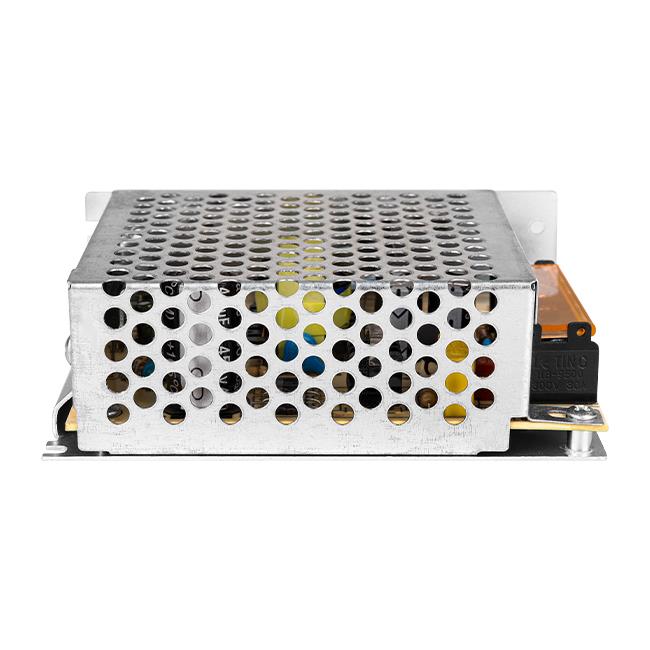

Kovové vyhotovenie s ventilačnými otvormi umožňuje účinnejší odvod tepla počas prevádzky. Konštrukcia je vhodná na montáž do technických priestorov, osvetľovacích zostáv a ďalších suchých, dostatočne vetraných miest.
Napájací zdroj disponuje ochranou proti preťaženiu a tepelnou ochranou, ktoré prispievajú k bezpečnejšej prevádzke zariadenia. Pri správnom zapojení a dodržaní maximálneho zaťaženia poskytuje vhodné napájanie pre rôzne typy LED inštalácií.
Hlavné výhody produktu
-
Maximálny výkon 60W na napájanie LED osvetlenia.
-
Menovité výstupné napätie 24V DC.
-
Výstupný prúd 2,5A.
-
Odolná kovová konštrukcia s odvetrávaním.
-
Integrovaná ochrana proti preťaženiu.
-
Tepelná ochrana proti nadmernému prehrievaniu.
-
Kompaktné rozmery umožňujúce jednoduchú montáž.
-
Vhodný pre LED pásy, LED moduly a ďalšie 24V zariadenia.
-
Krytie IP20 na použitie v suchom interiéri.
Technické parametre
-
Typ produktu: Spínaný LED napájací zdroj
-
Výrobca / značka: MasterLED
-
Katalógové číslo:
-
EAN: 5903002034002
-
Vstupné napätie: AC 110–220V ±15 % (podľa produktovej špecifikácie)
-
Frekvencia: 50/60 Hz
-
Uvádzaný vstupný prúd: 0,45A
-
Menovité výstupné napätie: 24V DC
-
Výstupné napätie podľa dodávateľskej špecifikácie: 24 DC
-
Maximálny výkon: 60W
-
Menovitý výstupný prúd: 2,5A
-
Ochrana proti preťaženiu OLP: 110–150 % menovitého výkonu
-
Uvádzaná teplota tepelnej ochrany: 140 °C
-
Prevádzková teplota: -25 °C až +70 °C
-
Stupeň krytia: IP20
-
Materiál krytu: Kov
-
Rozmery: 78 × 110 × 38 mm
-
Použitie: Interiér, suché priestory
-
Napájanie: Elektrická sieť
-
Určenie: LED osvetlenie s napájaním 24V DC
Možnosti použitia
Napájací zdroj 24V 60W je vhodný na napájanie LED pásov používaných na osvetlenie kuchynských liniek, nábytku, políc, vitrín, podhľadov a dekoratívnych svetelných zostáv.
Využitie nájde pri vytváraní nepriameho osvetlenia v obývacích izbách, spálňach, chodbách, kanceláriách alebo predajných priestoroch. Použiť ho možno aj pre kompatibilné jednofarebné, RGB, RGBW a CCT LED pásy s napájaním 24V, pri použití príslušného ovládača.
Pre dlhodobú prevádzku odporúčame ponechať výkonovú rezervu približne 20 %. Pri tomto zdroji je preto vhodné plánovať bežné trvalé zaťaženie približne do 48W.
Príklad: Pri LED páse s príkonom 9,6W na meter je odporúčaná dĺžka približne 5 metrov, pokiaľ celkový odber všetkých pripojených zariadení neprekročí odporúčané zaťaženie.
Návod na montáž a zapojenie
-
Pred montážou odpojte príslušný elektrický obvod od napájania a overte beznapäťový stav. Zapojenie do siete 230V musí vykonať kvalifikovaná osoba.
-
Napájací zdroj upevnite na suché, pevné a vhodné miesto s dostatočným prúdením vzduchu.
-
Prívodné sieťové vodiče pripojte k správne označeným vstupným svorkám podľa schémy výrobcu.
-
Ak je zdroj vybavený ochrannou svorkou PE, pripojte ochranný vodič v súlade s návodom výrobcu.
-
Výstupné vodiče LED osvetlenia pripojte na svorky V+ a V−. Dodržte správnu polaritu.
-
Skontrolujte, či celkový príkon pripojeného LED osvetlenia nepresahuje maximálny výkon 60W.
-
Po kontrole zapojenia zapnite napájanie a overte správnu činnosť osvetlenia.
-
Počas prevádzky nezakrývajte ventilačné otvory a zabezpečte voľné odvádzanie tepla.
Dôležité upozornenia
Napájací zdroj má krytie IP20 a nie je určený na priamy kontakt s vodou, dažďom ani nadmernou vlhkosťou.
Pri inštalácii je nevyhnutné dodržiavať bezpečnostné predpisy a odporúčania výrobcu. Zariadenie neumiestňujte do uzavretých priestorov bez dostatočného odvetrávania.
Zdroj nie je deklarovaný ako priamo stmievateľný sieťovým stmievačom 230V. Reguláciu jasu kompatibilných LED pásov možno riešiť vhodným 24V DC PWM ovládačom na výstupnej strane zdroja.
