Popis produktu

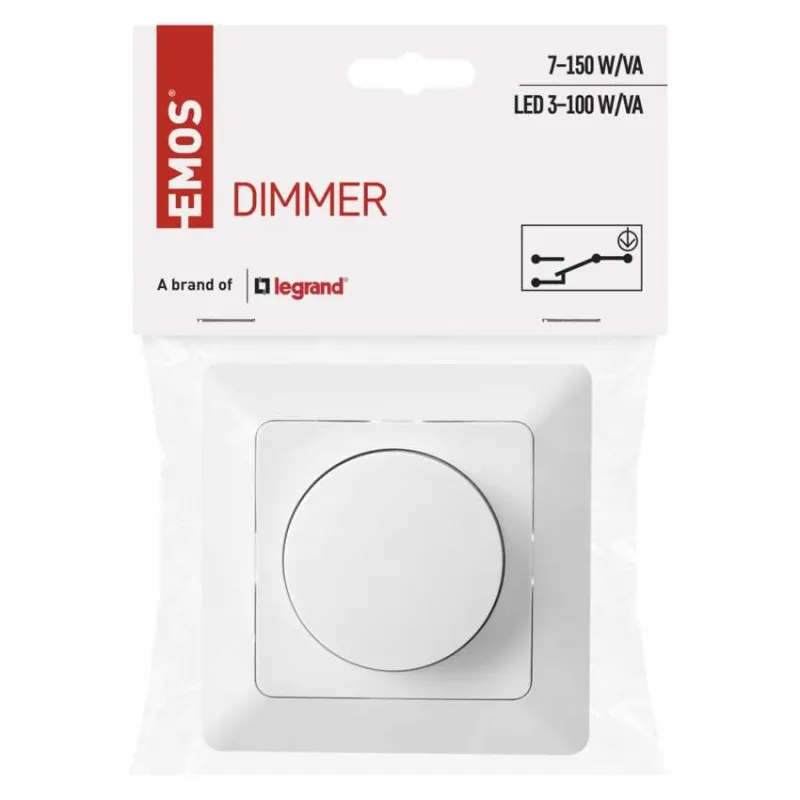

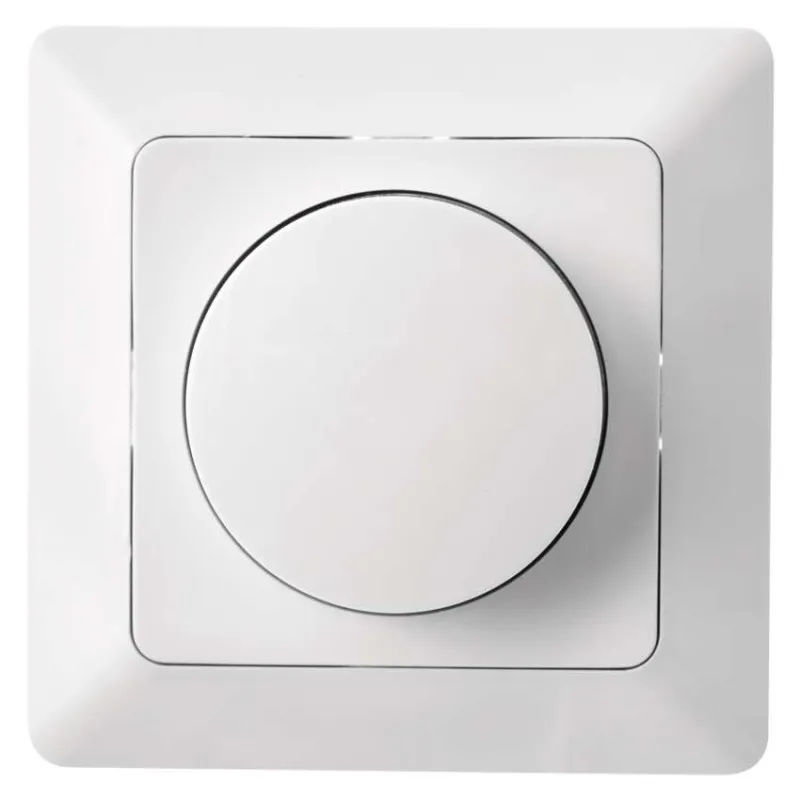

Triakový stmievač EMOS č. 6 A6003.0 je praktické riešenie na plynulú reguláciu intenzity stmievateľného osvetlenia v domácnostiach, kanceláriách aj komerčných priestoroch. Je určený najmä pre stmievateľné LED svetelné zdroje, klasické a halogénové žiarovky a vybrané svetelné zdroje s elektronickým predradníkom.
Stmievač pracuje na princípe regulácie v nábežnej hrane – Leading Edge / TRIAC. Pri kompatibilných LED žiarovkách umožňuje regulovať záťaž v rozsahu 3–100 VA, pri klasických a halogénových žiarovkách až 7–150 W/VA.

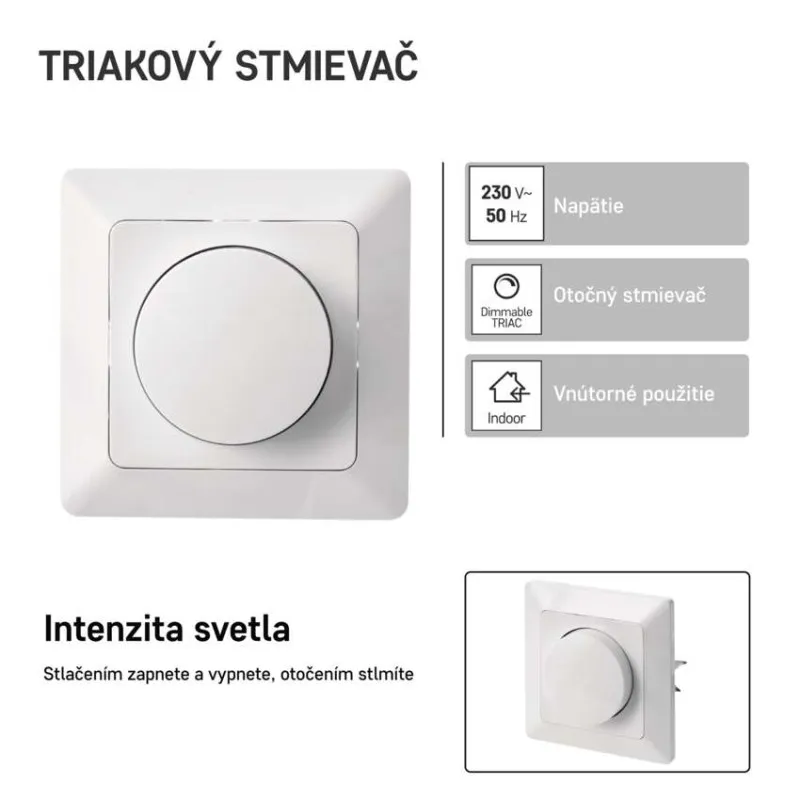

Ovládanie je jednoduché a intuitívne. Stlačením otočného gombíka sa osvetlenie zapína alebo vypína a otáčaním sa plynulo nastavuje požadovaný jas. Minimálnu úroveň jasu je možné doladiť pomocou zabudovaného potenciometra tak, aby LED žiarovky pri najnižšom nastavení neblikali a spoľahlivo sa zapínali.
Stmievač je možné použiť aj v schodiskovom zapojení v kombinácii s jedným schodiskovým vypínačom. V jednom schodiskovom obvode však nie je možné použiť dva tieto stmievače.

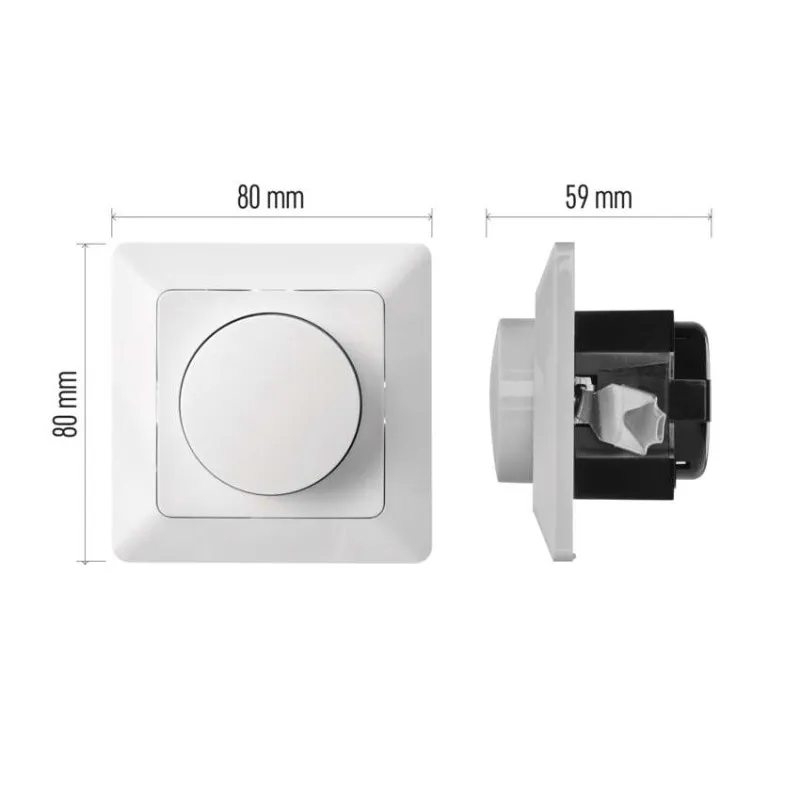

Prístroj je určený na zabudovanie do elektroinštalačnej krabice s odporúčanou minimálnou hĺbkou 40 mm. Disponuje ochranou pomocou poistky a tepelným zabezpečením.
Pri montáži do sadrokartónu, dreva, pórobetónu alebo povrchovej krabice výrobca požaduje znížiť maximálne povolené zaťaženie minimálne o 20 %, pretože stmievač sa počas prevádzky prirodzene zahrieva.
Dôležité: Stmievač je vhodný iba pre svetelné zdroje, ktoré výrobca výslovne označuje ako stmievateľné. Nie je určený na priame stmievanie bežných LED pásikov, LED čipov alebo nestmievateľných LED panelov.
Technické parametre
| Parameter |
Hodnota |
| Výrobca |
EMOS |
| Všeobecné číslo |
A6003.0 |
| Produktové číslo |
1906300103 |
| EAN |
8592920074947 |
| Typ |
triakový otočný stmievač č. 6 |
| Technológia stmievania |
nábežná hrana – Leading Edge / TRIAC |
| Menovité napätie |
230 V AC |
| Frekvencia |
50 Hz |
| Stmievateľné LED zdroje |
3–100 VA |
| Klasické žiarovky |
7–150 W/VA |
| Halogénové žiarovky |
7–150 W/VA |
| Nízkonapäťové žiarovky s elektronickým predradníkom |
7–150 W/VA |
| Ovládanie |
otočné + tlačidlové |
| Zapnutie/vypnutie |
stlačením gombíka |
| Regulácia jasu |
otáčaním gombíka |
| Nastavenie minimálneho jasu |
áno, potenciometrom |
| Schodiskové zapojenie |
áno, s jedným schodiskovým vypínačom |
| Dva stmievače v schodiskovom obvode |
nie |
| Poistka |
F2AH250V |
| Odporúčané istenie |
6–10 A |
| Prierez vodičov |
0,75–1,5 mm² |
| Minimálna hĺbka inštalačnej krabice |
40 mm |
| Farba |
biela, lesklá |

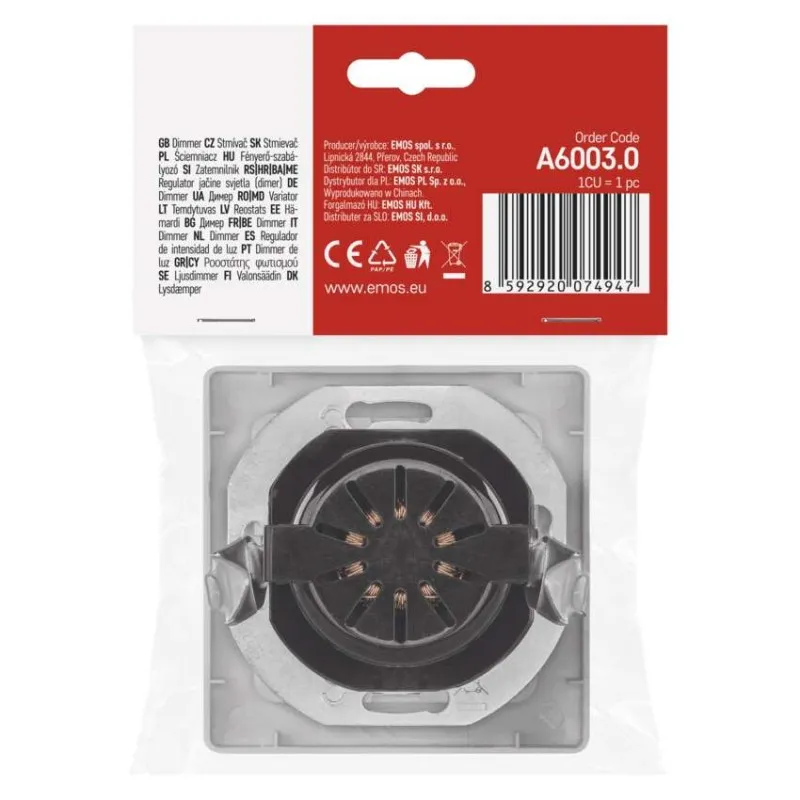

| Balenie |
1 ks |
Návod na zapojenie a montáž
- Vypnite napájanie príslušného elektrického obvodu a overte beznapäťový stav.
- Odstráňte otočný gombík jeho otočením za hranicu dorazu.
- Odstráňte upevňovaciu maticu a predný kryt stmievača.

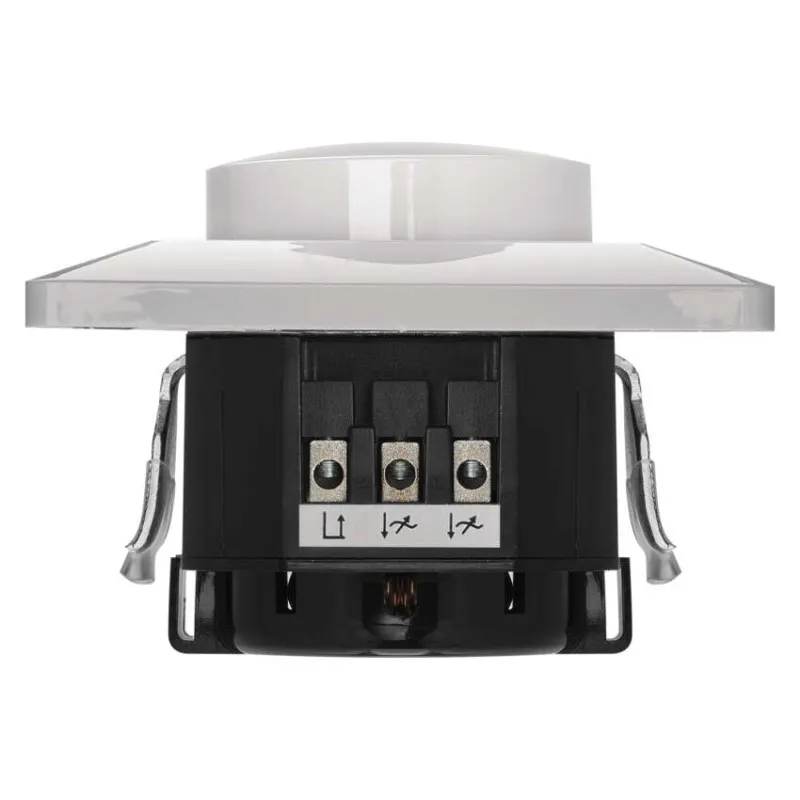

- Pripojte vodiče podľa schémy zapojenia výrobcu. Použite vodiče s prierezom 0,75–1,5 mm².

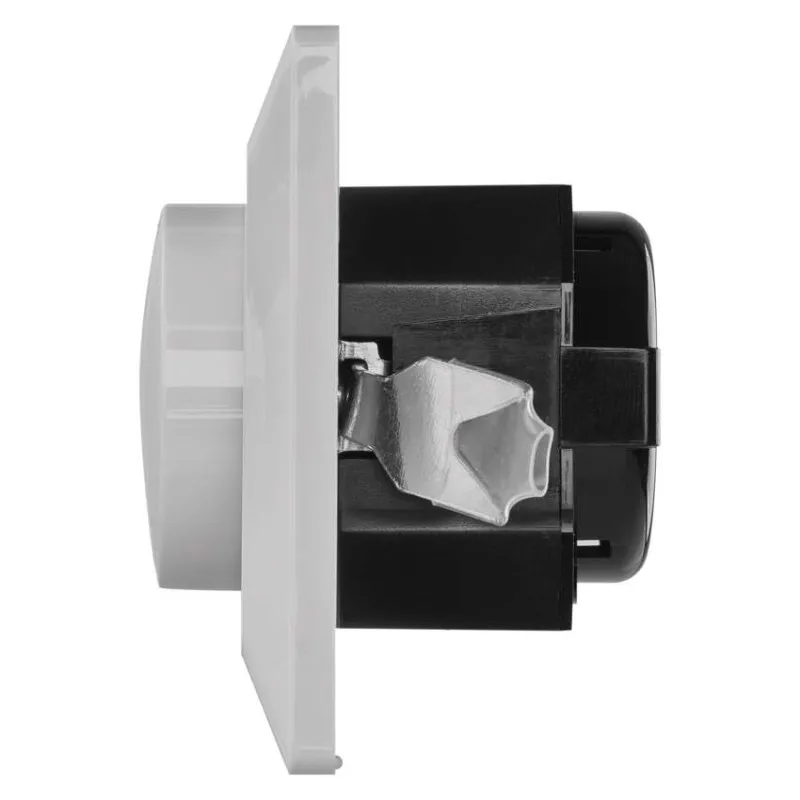

- Stmievač vložte do elektroinštalačnej krabice s minimálnou odporúčanou hĺbkou 40 mm a upevnite skrutkami.
- Namontujte späť kryt, maticu a otočný ovládací gombík.
- Zapnite napájanie a vyskúšajte zapnutie, vypnutie a plynulú reguláciu jasu.
- Nastavte minimálny jas pomocou potenciometra tak, aby LED zdroj pri nízkej intenzite neblikal a vždy spoľahlivo nabehol.
Stručný návod na používanie
Zapnutie/vypnutie: stlačte otočný gombík.
Regulácia jasu: otáčaním gombíka nastavte požadovanú intenzitu svetla.
Nastavenie minimálneho jasu: otočte regulátor na najnižší jas a pomocou nastavovacieho potenciometra nastavte najnižšiu stabilnú úroveň, pri ktorej LED svetelný zdroj ešte nebliká a spoľahlivo sa zapína.
Dôležité upozornenia
- Používajte iba stmievateľné LED žiarovky a svietidlá.
- Stmievač nie je určený pre 3-stupňové LED žiarovky ovládané opakovaným zapínaním vypínača.
- Pri použití viacerých LED žiaroviek sa ich príkon/záťaž sčítava a nesmie prekročiť povolenú záťaž stmievača.
- Pri montáži do dreva, sadrokartónu, pórobetónu alebo povrchovej krabice znížte maximálnu záťaž minimálne o 20 %.
- V schodiskovom obvode môže byť použitý jeden stmievač a jeden schodiskový vypínač, nie dva stmievače.
- Stmievač musí byť chránený ističom 6 A až maximálne 10 A.
- Práce na elektrickej sieti 230 V AC smie vykonávať iba osoba s príslušnou elektrotechnickou kvalifikáciou.
