Popis produktu

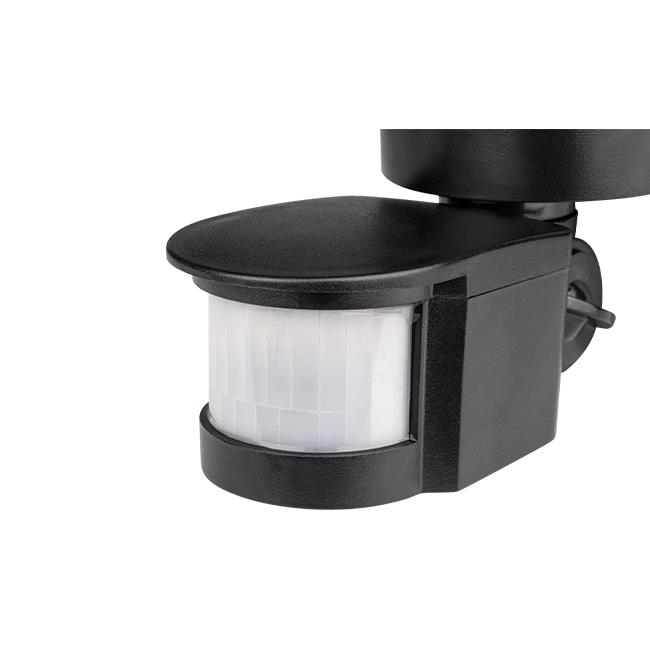

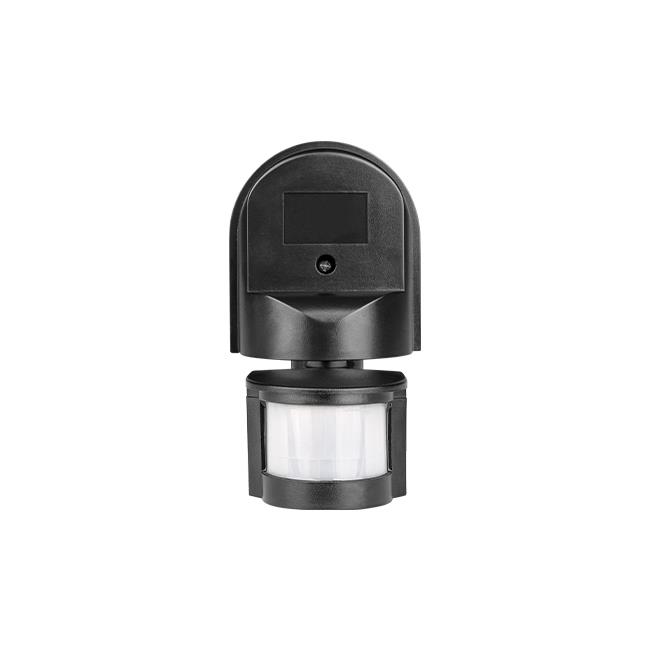

Vonkajší PIR snímač pohybu IP44 v čiernom vyhotovení je praktické riešenie pre automatické ovládanie osvetlenia v exteriéri aj v chránených vonkajších priestoroch. Infračervený senzor reaguje na pohyb osôb v sledovanom priestore a po zaznamenaní pohybu automaticky zapne pripojené svietidlo.
Snímač ponúka široký detekčný uhol 180° a nastaviteľnú vzdialenosť detekcie približne 5 až 12 metrov. Vďaka možnosti nastavenia citlivosti na okolité svetlo je možné určiť, či sa má osvetlenie zapínať iba po zotmení alebo aj počas dňa. Rozsah nastavenia svetelného prahu je 3–2000 lx.
Používateľ si môže nastaviť aj dobu, počas ktorej zostane pripojené svietidlo po zaznamenaní pohybu zapnuté. Čas je možné regulovať približne od 10 sekúnd až do 15 minút. To umožňuje prispôsobiť prevádzku napríklad osvetleniu vstupu do domu, garáže, chodníka, dvora, terasy alebo technických priestorov.

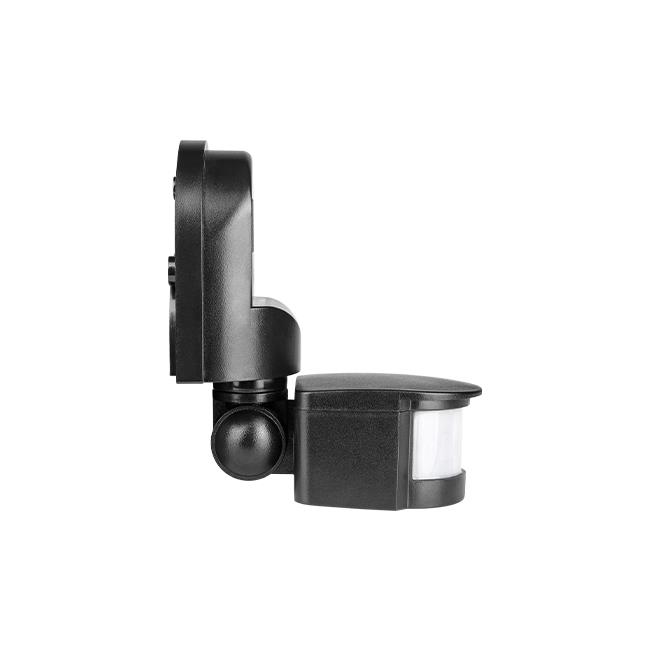

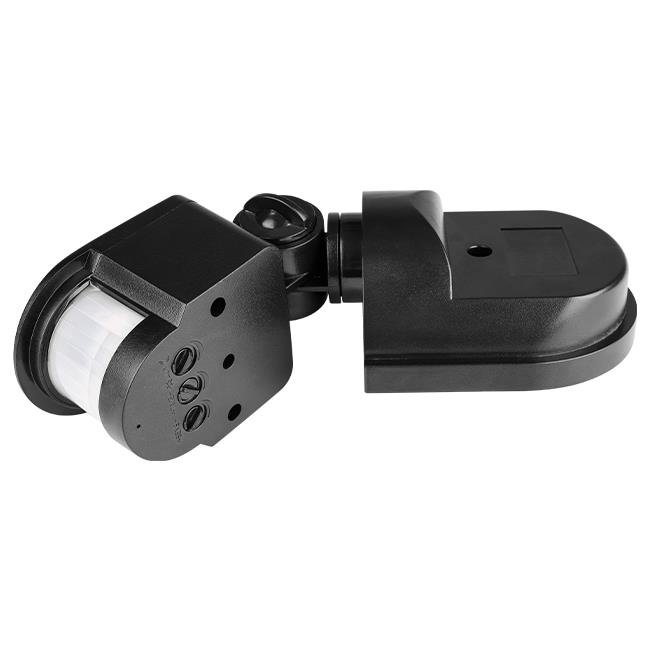

Maximálne zaťaženie snímača je 1200 W a jeho vlastná spotreba je iba približne 0,5 W. Nastaviteľná hlavica umožňuje meniť smer snímania vertikálne aj horizontálne, takže detekčnú zónu možno presne nasmerovať podľa konkrétneho miesta montáže.
Stupeň krytia IP44 zabezpečuje ochranu pred pevnými časticami väčšími ako 1 mm a striekajúcou vodou. Snímač je preto vhodný na vonkajšiu montáž, odporúča sa však umiestnenie, kde nebude dlhodobo vystavený priamemu silnému dažďu.
Technické parametre
| Parameter |
Hodnota |
| Typ senzora |
PIR infračervený snímač pohybu |
| Napájacie napätie |
220–240 V AC |
| Frekvencia |
50/60 Hz |
| Detekčný uhol |
180° |
| Detekčná vzdialenosť |
5–12 m, nastaviteľná |
| Podmienka detekčnej vzdialenosti |
pri teplote <24 °C |
| Nastavenie citlivosti na svetlo |
3–2000 lx |
| Nastavenie času svietenia |
10 s – 15 min |
| Maximálne zaťaženie |
1200 W |
| Vlastná spotreba |
približne 0,5 W |
| Montážna výška |
1,8–2,5 m |
| Detekovaná rýchlosť pohybu |
0,6–1,5 m/s |
| Prevádzková teplota |
-20 až +40 °C |
| Prevádzková vlhkosť |
<93 % RH |
| Krytie |
IP44 |
| Farba |
čierna |

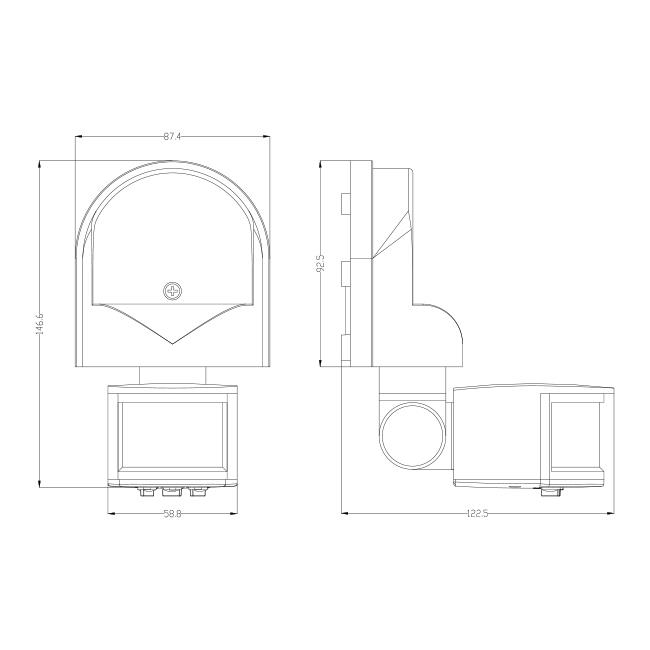

| Rozmery |
80 × 115 × 140 mm |
| Vertikálne nastavenie |
-90° až +90° |
| Horizontálne nastavenie |
-90° až +90° |
| Celkový rozsah nastavenia |
180° |
| EAN |
5903002036495 |
Návod na zapojenie
- Pred montážou vypnite prívod elektrickej energie na príslušnom ističi.
- Snímač namontujte na pevný podklad vo výške približne 1,8–2,5 m.
- Pripojte prívodný vodič fázy L a nulový vodič N podľa označenia svoriek na snímači.
- Výstupnú spínanú fázu zo snímača pripojte k ovládanému svietidlu.
- Skontrolujte správnosť a pevnosť všetkých elektrických spojov.
- Zapnite napájanie a nastavte požadovanú detekčnú vzdialenosť, čas svietenia a svetelný prah LUX.
- Pohybom pred snímačom otestujte funkciu a podľa potreby upravte smer jeho hlavice.
- Elektrickú montáž na 230 V odporúčame zveriť osobe s príslušnou elektrotechnickou kvalifikáciou.

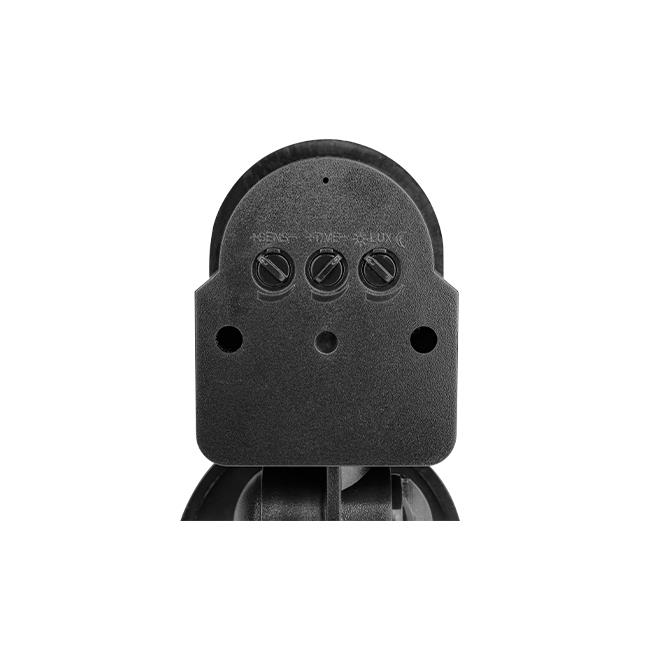

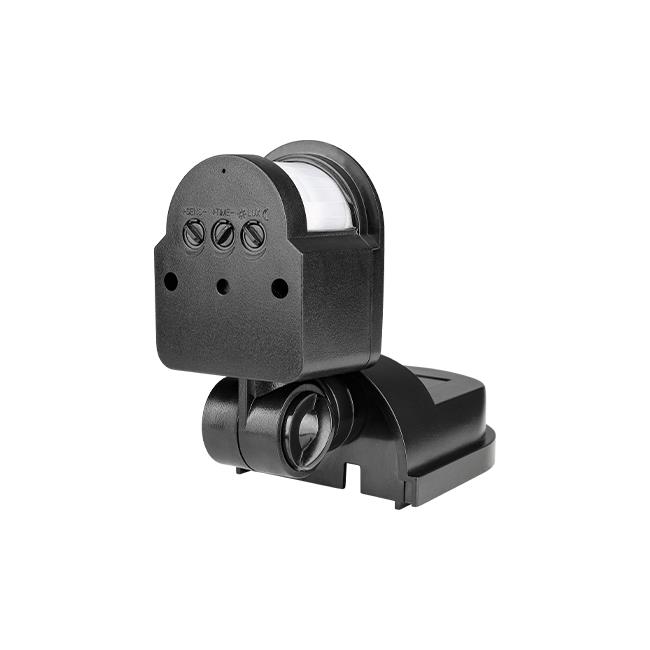

Nastavenie senzora
TIME – čas svietenia:
Nastavuje dobu, počas ktorej zostane svietidlo zapnuté po poslednom zaznamenanom pohybe. Rozsah je približne 10 sekúnd až 15 minút.
LUX – svetelný prah:
Určuje intenzitu okolitého svetla, pri ktorej môže snímač zopnúť. Pri nastavení smerom k symbolu mesiaca sa aktivuje prevažne za tmy. Pri nastavení smerom k symbolu slnka môže reagovať aj počas dňa.
SENS – citlivosť/dosah:
Slúži na nastavenie vzdialenosti detekcie pohybu približne v rozsahu 5–12 metrov.
Odporúčanie pre montáž
Snímač neinštalujte priamo oproti zdrojom tepla, klimatizácii, ventilátorom alebo predmetom, ktoré sa môžu pohybovať vo vetre. Najlepšia citlivosť PIR senzora sa dosahuje vtedy, keď osoba prechádza naprieč detekčnou zónou, nie priamo smerom k snímaču.
